钛及钛合金表面是银白色的，具有优秀的耐腐蚀性，如果想对钛进行各种着色处理。钛的着色方法大概三三种：大气氧化法，阳极氧化法，化学处理法。现在最常用的是阳极氧化法。
我们就做个试验来直观了解一下阳极氧化法。
首先我们现配水溶液。水溶液是蒸馏水加上硫酸，硫酸的浓度很低，低于1：10。
开始先用废钛板作实验，钛板是阳极，用粗铜线当阴极，一起放进上述的电解液中。通上电后就开始冒泡泡。
确定OK后就开始着色处理，把需要着色的钛放入水溶液。我们规定电压15V，一开始我不知道要通电多久，所以想说『越久越好』，右边那片超过10分钟，注意看一下，水溶液慢慢变成蓝色的硫酸铜溶液，但是结果很不理想。后来我把它磨除重作，把表面磨平、磨亮，重新通电15V，大约电了2分钟，好看多了。
此试验过后我觉得，要想着色均匀好看，首先要把表面仔细的研磨，我是用800号砂纸磨的，做好的表面很光滑。还有我发觉，通电作阳极处理的过程中，可以先停电看看处理的状况，再决定要不要继续通电。还有一个有趣的现象，阳极的铜线熔解跑到阴极去了。

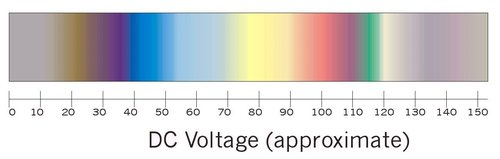

下面是阳极处理的电压与颜色对照表，很有用。直流电压：颜色：
10..........稻草黄
15..........深金色
20..........青铜
25..........紫色的
30..........亮蓝色
35..........天蓝色
40..........粉末蓝
45..........蓝白
50..........绿白色
55..........淡绿色
60..........淡黄绿色
65..........黄绿色
70..........青金色
75..........铜
80..........粉红色
85..........粉紫色
90..........亮紫色
95..........蓝紫色
100.........紫蓝色
105.........水族
110.........绿色与红色斑点
115.........绿色与紫色斑点
120.........蓝色与紫色斑点
125.........斑驳的紫，绿。和蓝色
